HCDAR-3D-50掃描成像雷達專為筒倉等封閉庫房環境設計，可進行常溫筒倉、罐體等料倉的實時物料掃描，實現空間范圍內的靜態目標檢測、點云數據輸出、空間掃描成像、體積與重量計算輸出等功能，且不受雨水、灰塵、光照等惡劣環境影響。
產品中心
產品分類
產品分類

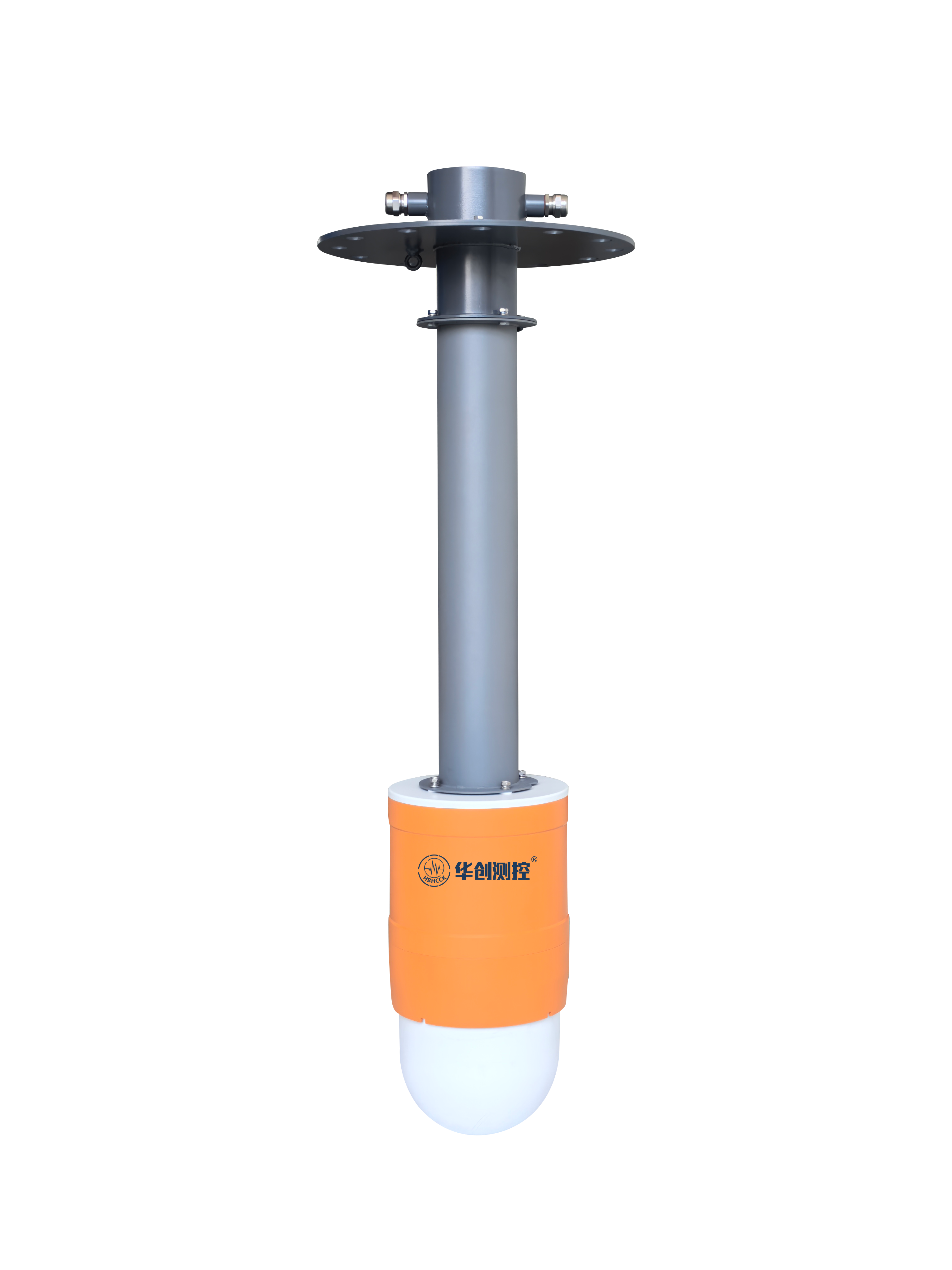

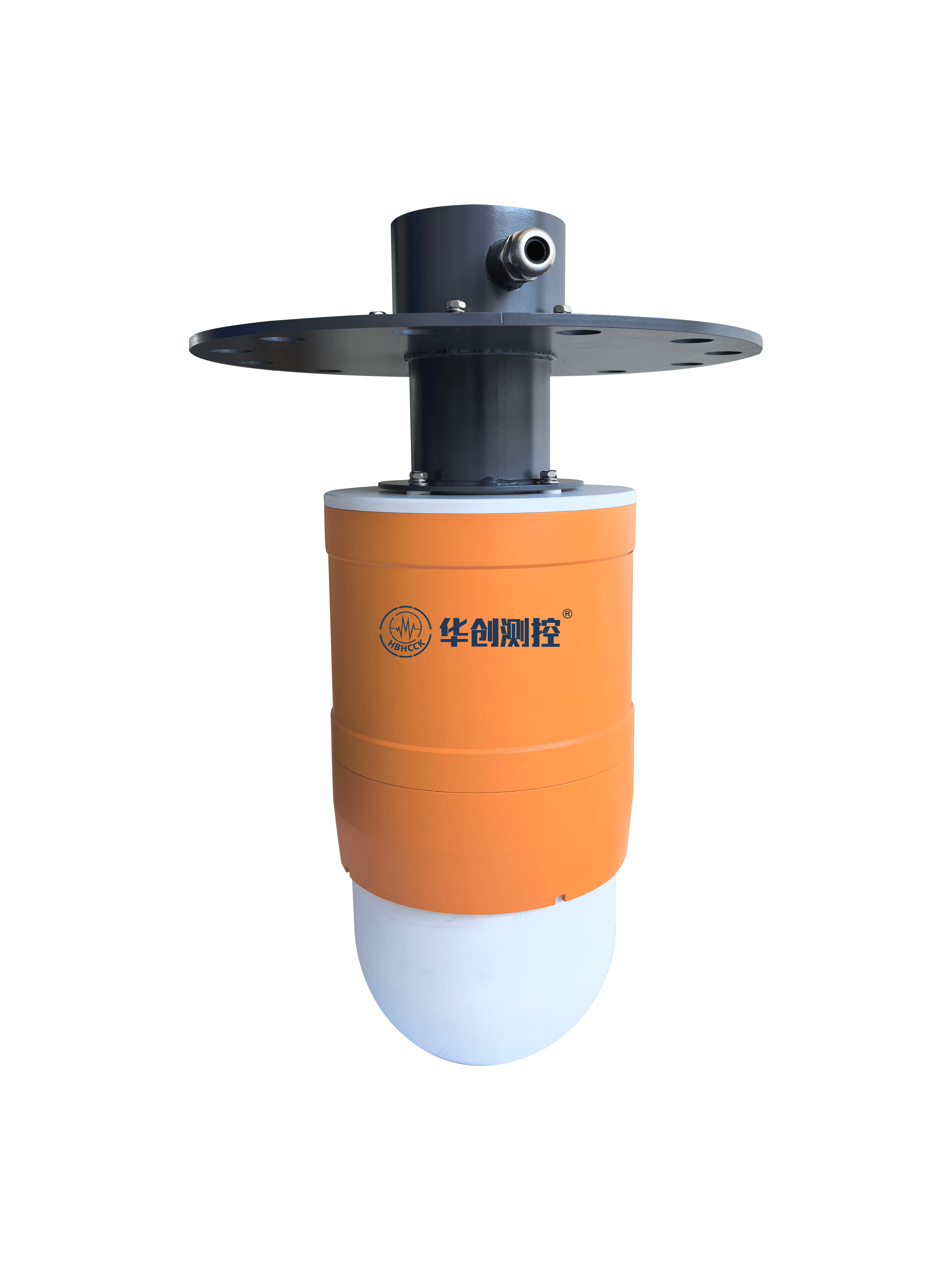

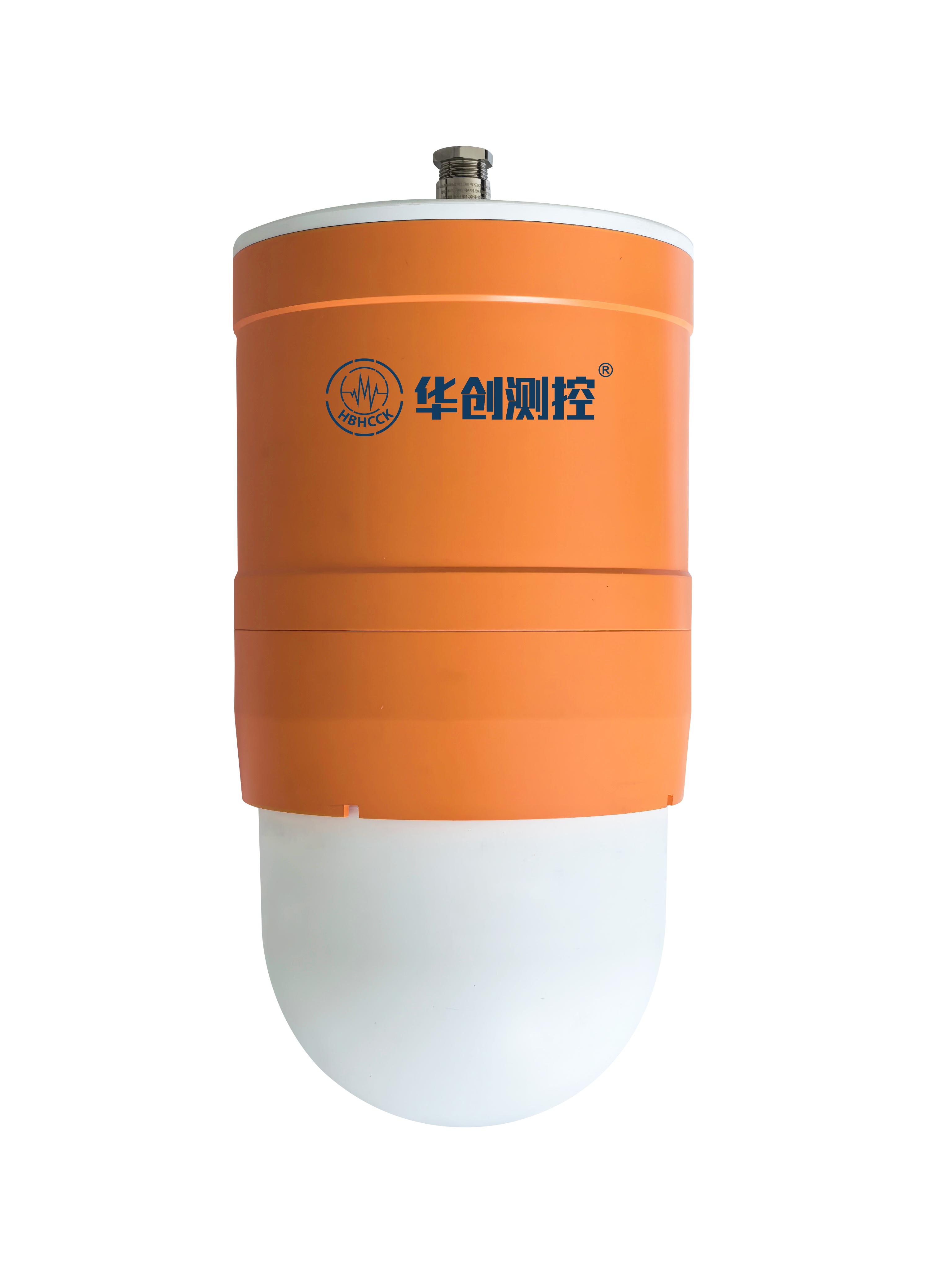

3D成像雷達物位計HCDAR-3D-50
頻率：80GHz
最遠距離：50m
精度：測距精度 ±5mm 建模精度 ±0.5%FS
供電：12-28V DC/220VAC
水平掃描角度：360°
俯仰掃描角度：-90°-90°
2D轉速：50ms/圈
3D轉速：30s/圈
點云數量：4000點/s
機身直徑：<240mm（適配DN250法蘭）
防護等級：IP67
環境溫度：-40℃~85℃
整機重量：7kg
對外接口：以太網

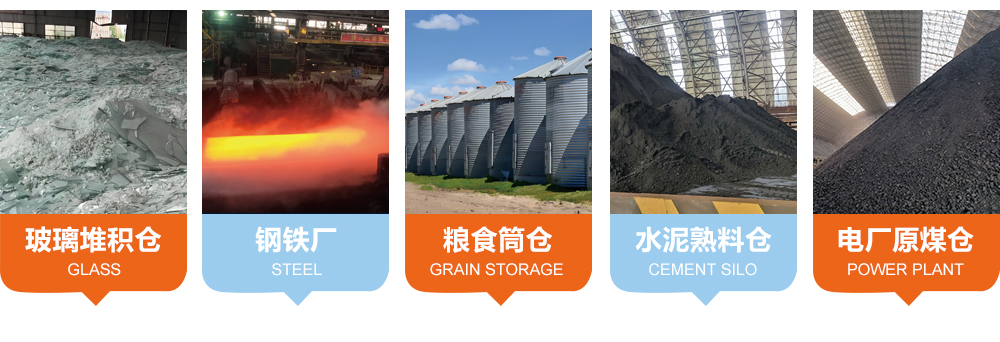

應用場景：常溫筒倉、堆棚
產品概述
HCDAR-3D-50掃描成像雷達專為筒倉等封閉庫房環境設計，可進行常溫筒倉、罐體等料倉的實時物料掃描，實現空間范圍內的靜態目標檢測、點云數據輸出、空間掃描成像、體積與重量計算輸出等功能，且不受雨水、灰塵、光照等惡劣環境影響。
產品原理
HCDAR-3D-50掃描成像雷達利用毫米波信號對物料進行全方位、高精度、非接觸式的測量，獲取高密度的點云數據，并自動測算高度、體積、質量等信息。
產品詳情
參數 | HCDAR-3D-30 | HCDAR-3D-50 |
頻率 | 80GHz | 80GHz |
最遠距離 | 30m | 50m |
精度 | 測距精度 ±5mm 建模精度 ±0.5%FS | 測距精度 ±5mm 建模精度 ±0.5%FS |
供電 | 12-28V DC/220VAC | 12-28V DC/220VAC |
水平掃描角度 | 360° | 360° |
俯仰掃描角度 | -90°~90° | -90°~90° |
2D轉速 | 50ms/圈 | 50ms/圈 |
3D轉速 | 30s/圈 | 30s/圈 |
點云數量 | 4000點/s | 4000點/s |
| 機身直徑 | ≤190mm (適配DN200法蘭) | ≤240mm (適配DN250法蘭) |
防護等級 | IP67 | IP67 |
環境溫度 | -40℃~85℃ | -40℃~85℃ |
整機重量 | 5kg | 7kg |
對外接口 | 以太網 | 以太網 |
| 應用場景 | 常溫筒倉、堆棚 | 常溫筒倉、堆棚 |
